一、用途
電能計量管理規程規定各電力計量部門必須定期對TV二次壓降、TV二次負荷及TA二次負荷進行測試。使用的較為經典的是基于測差原理的專用檢測設備，這種設備的優點是測試精度高、抗干擾能力強，缺點是需要臨時放置較長測試電纜線，這不僅加大了工作量也增加了一些不安全因素。而本產品采用無線數據通訊與同步技術，從而取消了長電纜盤，其測量精度能滿足各電力公司、發電廠對TV二次壓降、TV二次負荷及TA二次負荷檢測的需要。
二、主要特點
• 非GPS型，采用無線電同步及傳數，克服GPS型無線壓降測試儀在室內無法搜星的缺點，更加方便現場測試。

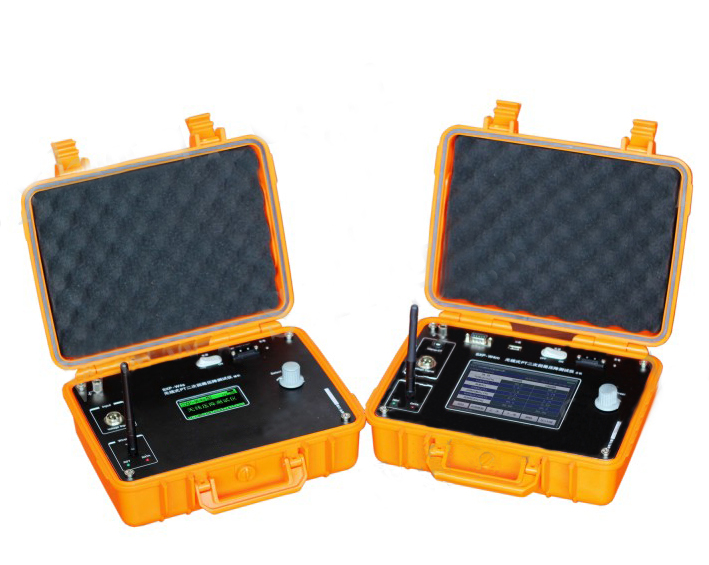

• 主機采用5.6英寸大屏幕彩色中文TFT液晶顯示、觸屏與一鍵飛梭雙功能操作，顯示清晰、操作簡單；輔機采用OLED顯示。
• 具有實時測量TV二次壓降、TV二次負荷及TA二次負荷的功能。
• 主機與輔機均采用大容量可充電鋰離子電池，亦可采用交流220V供電，在交流供電的同時給內置電池充電，方便現場使用。
• 能長期保存600組測試數據，具有USB接口，可將測試數據直接寫入U盤。
• 具有RS–232通訊接口，能實現測試工作的“無筆化”作業要求。
三、主要指標
基本誤差
測 TV二次回路壓降：
比差、角差的允許誤差Δf,Δδ
Δf =±(2%f +0.05)%
Δδ=±(2%δ+2.0) '
測TV二次負荷：
電導、電納的允許誤差ΔG,ΔB
ΔG =±(2%G+未位2個字)mS
ΔB =±(2%B+未位2個字)mS
測TA二次負荷：
電阻、電抗的允許誤差ΔG,ΔB
ΔR =±(2%R+未位2個字)Ω
ΔX =±(2%X+未位2個字)Ω
數字百分表的基本誤差ΔP
ΔP =±(1%P+未位2個字)%
測頻率的基本誤差ΔF
ΔF =±(1%F+未位2個字)Hz
測量范圍及分辨率
測TV壓降：
比差 (f) ：±( 0.001～20.00 )%
角差 (δ)： ±( 0.1～2000 ) '
測TV負荷
電導 (G)：±( 0. 0100～50.0 )mS
電納 (B)：±( 0.0100～50.0 )mS
測TA負荷：
電阻 (R)：±( 0.0010～2000 )Ω
電抗 (X)：±( 0.0010～2000 )Ω
測頻率：
FREQ：(40.00～65.00)Hz
內阻及絕緣
電壓輸入：Voltage Signal（端子名）
100kΩ Cosφ=1.0（內阻）
對機殼：1500V工頻（絕緣）
一般數據：
功率消耗：主機≤5 VA 輔機≤3 VA
體 積：長×寬×高 ≈28cm×23cm×10cm
凈 重：主機、輔機≈ 2Kg
適用條件：
工作電源：AC 220V10% 50±0.5 Hz
外部磁場：≤3 奧斯特
環境溫度：-25℃～ +55℃
相對濕度：≤95% (25℃)
