■ 用途：
ZYJ-1.5無氣泡真空補油機適用于電力系統使用的油浸式電流、電壓互感器（簡稱CT、PT）按規定要進行周期性油樣檢測，需經常性地采用取油樣，導致每年一旦氣溫下降，要對某些油位偏低的CT、PT進行補油。以前補油方法一般使用手工活塞型夯泵將油用氮?dú)鈮喝�，同時將CT、PT頂部將膨脹器適當提起，直接進行人工補油，這種被油方法容易引起CT、PT線圈內部吸附空氣或因殘留空氣導致假油位等問題，新開發的ZYJ-1.5型無氣泡真空注油機可直接連接取樣閥，抽真空補充注油，很好地解決了注油的困難問題。
■ 產品特點：
該設備體積小、性能可靠、操作方便，大大降低了現場作業人員的勞動強度和工作難度，非常適合變電氣現場工作。
■ 設備原理：
設備利用真空原理和分離技術實現融真空處理、加油為一體的互感器無氣泡真空注油。設備采用壓力式油泵，內部由多個小活塞腔組成，實現交叉不斷的壓入，使油品在無氣泡的情況下實現對互感器等設備的補油。同時，在不同工作壓力情況下，能保證恒量供油和小油量的補油，而且不會造成大流量的油流速損壞互感器內部結構，整個注油管路無任何氣泡。另外，在注油管路中安裝了壓力繼電器，達到超壓保護的作用。在連接方式上采用快速接頭，整個管路與互感器配套接頭和注油機的接頭連接，既方便又可靠。在油位與真空吸氣口保持一定空間，達到對油品的脫氣脫水作用，并可以對小容器進行抽真空處理。
■ 主要技術參數：
|
注油速度 |
1L/min 1.5L/min |
|
真 空 度 |
≤0.06Mpa |
|
工作壓力 |
0-0.05Mpa |
|
電源功率 |
0.8KW |
|
輸入電壓 |
AC220V |
|
噪聲 |
≤40dB(A) |
|
抽真空時間 |
5min |
|
儲油容積 |
5L |
|
外形尺寸 |
335×410×335 |
|
總 重 量 |
26kg |
本設備上的油泵、真空泵、電器控制采用進口配置，性能穩定可靠。
產品結構：

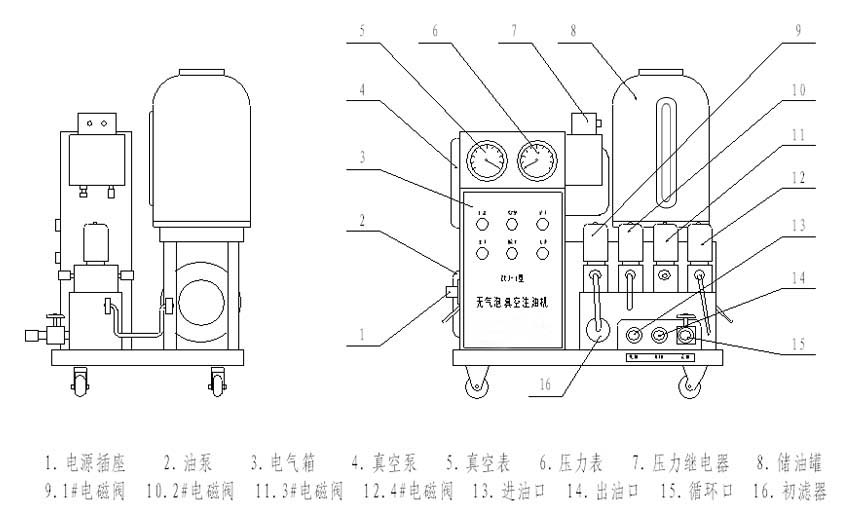

ZYJ型小型無氣泡真空注油機主要由真空泵、油泵、儲油閃蒸罐、初濾器、浮漂閥、控制系統組成。
操作方法：
注油操作方法：
① 首先連接好電源線。先將進油管一端與注油機入口快速接頭連接，另一端放入準備好的合格油品中。然后，將注油機專用接頭與CT或PT放油口連接。將循環管一端與專用接頭靠上端的快速接頭連接，另一端與注油機循環口的快速接頭連接。再將注油管一端與專用接頭靠下端的快速接頭連接，另一端與注油機出口的快速接頭連接。
② 按下（真空）按鈕，啟動真空泵，當真空度達到0.06MPa時，按下（儲油）按鈕，油品吸入儲油罐，通過視窗觀察，當油位達到油罐的2/3時，關閉（儲油）按鈕和（真空）按鈕。打開循環口手動閥，旋轉專用接頭閥桿，使CT或PT放油閥打開，將油品放出，當專用接頭內觀察到油品后，旋轉閥桿，關閉CT或PT放油閥，按下（內循環）按鈕， 使儲油罐內油品進行循環。觀察整個循環油路無氣泡時，關閉（內循環）按鈕。
③ 旋轉專用接頭閥桿，使CT或PT放油閥打開，關閉循環口手動閥，按下（注油）按鈕，向CT或PT內補油。
④ 補油完成后，關閉（注油）按鈕，旋轉專用接頭閥桿，關閉CT或PT放油閥。
⑤ 將注油機循環口連接管拔下，換到進油口快速接頭，按下（真空）按鈕和（儲油）按鈕，拔下出油口連接管，使油管中的油吸盡，按下（總停）按鈕，摘下專用接頭，整個過程完成。
真空處理操作方法：
首先連接好電源線。將油管一端快速接頭與被抽容器連接,另一端與注油機進油口連接，然后，按下（真空）按鈕和（儲油）按鈕，啟動真空泵，真空表指針上升，開始對容器進行真空處理。
真空濾油操作方法：
首先連接好電源線。將進油口及出油口油管同時放入儲油容器內，按下（真空）按鈕和（油泵）按鈕，啟動真空泵及油泵，開始對油品進行循環脫水過濾。
