一、用途
本產品主要用于對現場35kV及以下電壓等級的大用戶和專用變、用作關口電能計量以及電網電壓監測的三相電壓互感器（以下簡稱TV）誤差測定。以上用途的TV，包括了三相組合互感器（高壓計量箱、柜）內的兩臺或三臺單相TV組合，及單臺三相五柱、三相三柱、帶消諧線圈的三相三柱等類型的三相TV，同時也包括了以上類型具有兩個測量級二次繞組（帶保護繞組，不包括剩余繞組）的TV。當然，本裝置也可用來作單相TV的誤差測定，或當作一臺普通的TV校驗儀使用。另外，本裝置還可用來測定TV二次回路壓降、二次實際負荷。
二、主要特點
• 集TV誤差校驗儀、三相負荷箱、三相調壓源等多種設備于一體，現場使用只需外接升壓器、標準TV（單相或三相）。
• 接線簡潔，檢定過程自動化，并具有自動檢查相序、相別、極性等功能，能確保電源電壓的相序和被試TV標明的相序一致。
• 內置了高效程控三相調壓源，采用了符合檢定規程的三相同時施加高壓的“三相測試法”。能將單相交流電壓轉換為三相工頻輸出，并具有充裕的容量和調節細度，解決了現場三相動力電源難找的問題，并能滿足加于被試TV一次繞組電壓平衡對稱的要求。該三 相調壓源還能通過面板上旋鈕人工調節和控制。
• 內置校驗儀的所有輸入回路之間以及它們與機殼之間，均呈高阻抗態。差壓回路能耐受500V的交流共模電壓，因而能采用高電位法測差，并能有效阻止高壓泄漏電流經過差壓回路�？赏ㄟ^(guò)面板上相關的輸入端將其當作一臺普通的TV誤差校驗儀使用。
• 被試TV的負荷可選擇外接和內置。內置負荷是將裝置內部的三相平衡電阻性負荷，分別施加于被試TV的計量繞組和保護繞組，再推算出任意負荷下的誤差。這是一種近十年來大多數工業國家普遍認可的成熟方法，也是我國現行計量法規JJG1021－2007《電力互感器》所允許使用的方法。內置的電阻性負荷箱可單獨受檢或使用。
• 內置了TV二次回路壓降及二次實際負荷的測試部件。配合裝置上的三相調壓源，可在停電的情況下對二次回路人工施加三相電壓，從而測定二次回路壓降及二次實際負荷。
• 為確�，F(xiàn)場測試工作的人員及設備安全，本裝置設有多重自動保護功能，還設有手動安全應急處理設施。
• 本裝置結構緊湊、體積小巧，重量?jī)H相當于它所替代設備總和的十分之一，攜帶十分方便。
三、技術性能
• 校驗儀準確度：2%
• 測負荷誤差：≤2%
• 測壓降誤差：≤0.001%
• 程控三相調壓器：3×300 VA，線電壓：0～200V
• 負載箱：≤0.5%，三相純阻
• 體積：長×寬×高 ≈ 52cm×43cm×20cm
• 凈重：≈15.5 Kg

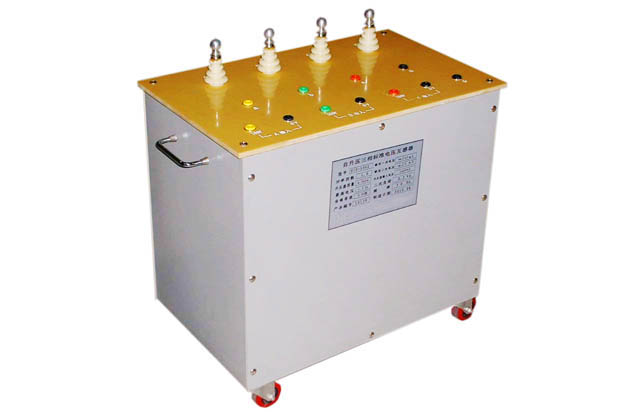

四、10kV自升壓三相電壓標準互感器(外附)
自升壓三相標準電壓互感器： 0.02級 三相升壓器對稱度優于0.05%

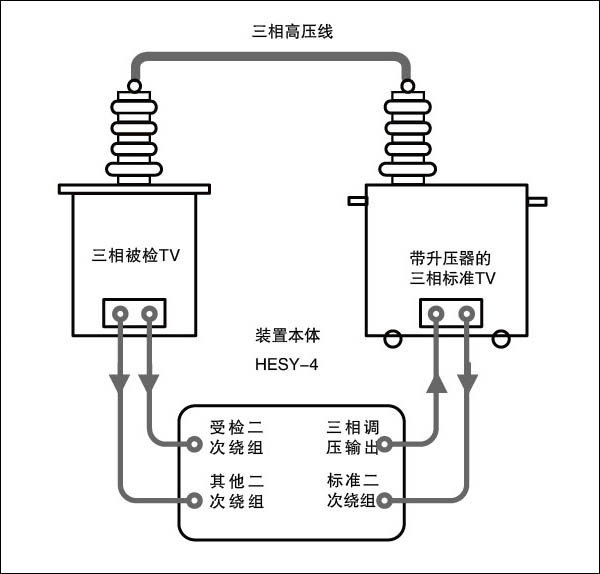

五、使用接線示意圖
